30~60kW一体双枪直流充电桩

  • 产品简介
  • 应用场景
  • 主要功能
  • 技术参数
CL5899系列直流充电机,主要用于电动汽车直流快速充电。本系列产品可以灵活配置成30kW360kW的功率输出。其中30kW60kW的充电机可选配单枪、双枪输出;80kW120kW可选配单枪、双枪或四枪输出,240kW360kW可选配双枪或四枪输出,适用户外、直流、多枪、快速充电的场合。
30~60KW直流一体双枪(车电网2)ID2 - Z - A1.png

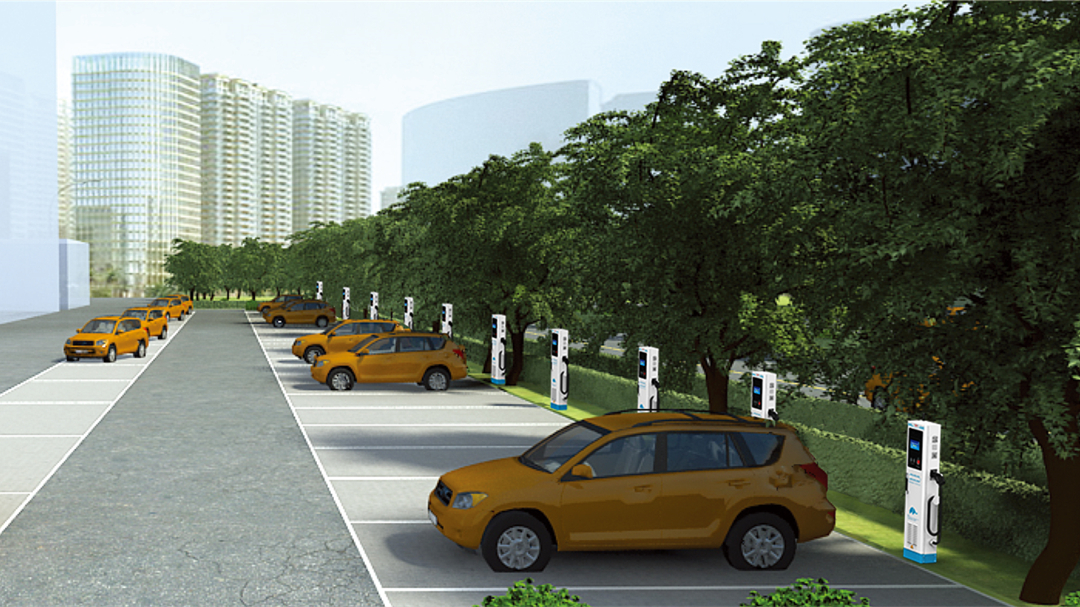

适用于城市公交大巴、出租车、景区旅游大巴、环境清洁车等。由于运行路线固定,电动汽车的耗电量、充电时间及次数可以有效控制,场地较充裕的充电场站。

外设功能

指示灯

绿色:电源;黄色:充电;红色:故障(以丝印为准)

显示屏

显示充电信息、计量计费信息等

急停按钮

紧急停止充电功能

读卡器

读取充电卡信息,验证充电卡合法性

语音(可选配)

充电各个环节的语音提示功能

充电枪/挂枪座

电子锁功能

充电过程中上锁,充电结束后解锁

枪归位检测

检测未充电时,枪是否插回归位空枪座

安全防护功能

自检功能

充电设备状态实时检测,异常情况及时上报

/欠压保护

工作电压实时检测,当充电设备处于过/欠压状态,告警并停止充电

过流保护

工作电流实时检测,当充电设备处于过流状态,告警并停止充电

防雷功能

C级防雷,有效防护雷雨天气的感应雷对充电设备的危害

输出粘连检测

输出断开后,在未连接状态下检测枪头带电情况,发现枪头带电时显示告警信息。

通讯功能

以太网

与监控系统实时通讯

4G(可选配)

与监控系统实时通讯,推荐分布式充电设备使用

额定输出功率30kW40kW60kW
结构尺寸750*1700*450mm(W*H*D)
输入电压AC380V±15%
输出电压范围I:DC200~500V,Ⅱ:DC200~750V
可用输出电压范围III
额定电流60A40A80A53.3A120A80A
最大电流70A75A100A100A150A150A
功率因素≥0.99
谐波含量≤4%
电压误差≤±0.5%
稳压精度≤±0.5%
稳流精度≤±1%
绝缘电阻≥10MΩ
效率≥95%
显示7吋触摸显示屏
上位机通讯以太网/4G(选配)
充电接口充电枪*2(符合《GB/T20234.2-2015》标准)
功率输出模式单枪、双枪功率自动分配
充电模式自动充满、按时间、按电量、按金额等
启动方式刷卡、扫二维码(需接入平台入手机APP支持)
电能计量1.0级 (符合电网计量标准)
防护等级IP54
运行温度-20˚C~+50˚C
存储温度-40˚C~+70˚C
相对湿度5%~95%
海拔高度≤2000m,特殊地区使用时,需根据当地环境条件在订货时说明
